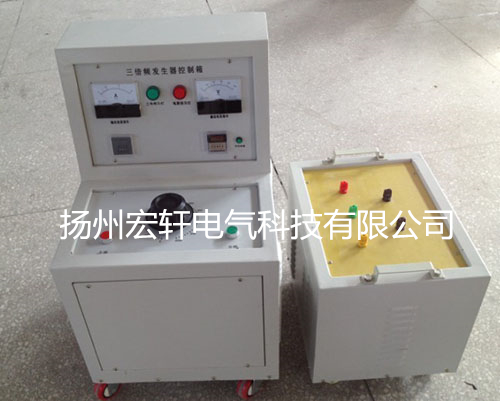

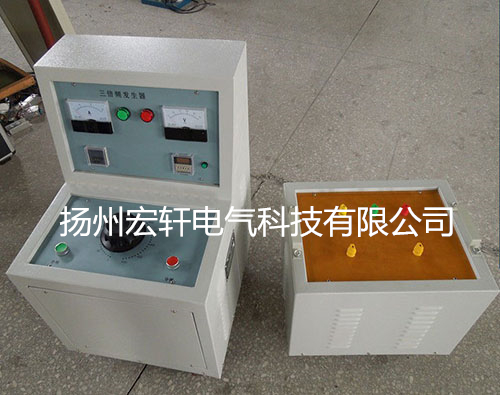

一、產品概述：

該產品是為了滿足<<GB1094.3—85>>、<<GB1207>>和<<電氣設備預防性試驗規程>>—1995中三倍頻感應耐壓試驗和局放試驗而設計。

變壓器、互感器感應耐壓試驗是檢驗該產品是否符合國家標準的一項重要試驗。繞組的層間、匝間、段及相間絕緣的縱絕緣感應試驗，是考驗繞組是否符合要求的一個重要項目。為了提高繞組試驗電壓，使變壓器或互感器的鐵芯又不致於過飽和導致勵磁電流過大，因此要使試驗頻率提高，一般為100Hz—400Hz.

100Hz—400Hz電源有多種方法獲得，其中較適用的有①、三台變頻發電機組合（100Hz—400Hz）；

②三台單相變壓器組合（150Hz），而最方便的還是第②種方式。

三台單相變壓器組合方式：原邊為星形接法，副邊為開口三角形，當鐵芯未飽和時，它所產生的主磁通必然是平頂波。由於平頂波形的主磁通中含有較大分量的三次諧波磁能Φ3,三次諧波磁通頻率f3=3f1,故主磁通感應出三次諧波相電勢。

由於原邊為星形接法，副邊為開口三角形接法，鐵芯工作處於飽和狀態，空載電流Ｉ呈尖頂波，除基波外,其中還含有高次諧波。其高次諧波中Ｉ幅值較大，由於副邊開口，三相基波分量互相抵消，隻剩下三次諧波輸出。

整機電壓輸出是150Hz電源的情況下調諧使之產生諧振來實現的。當電壓升高時諧振有一定的尖叫聲屬正常現象。

二、三倍頻調諧電源電氣參數：

輸入電壓：三相380V    50Hz

輸出電壓: 600V    150Hz

波  形：正弦波，失真度小於１％

容  量：15KVA

負載特性：阻性、感性、容性均可

三、使用操作方法：

將三相電源線接在機後的接線柱上並接好地

a)線；

b)把輸出線接上被試物；

c)調節調壓器，使之到零位，此時才能起動；

d)按起動按鈕；

e)旋轉調節輸出電壓，將緩慢上升到所需電壓止，如果此時電壓沒有達到要求時可調節電壓調節器提高或降低調器輸出電壓即可；（讀輸出電壓表），計時後，待計時結束，報警提示。

f)試驗工作完成後首先調壓器回零，此時輸出電壓也為零；

g)再一次起動時必須重複③④使零位燈亮才能開機。

h)
